CIRCUITOS ELECTRICOS.

El circuito eléctrico es el recorrido preestablecido por el que se desplazan las cargas eléctricas.
Las cargas eléctrica que constituyen una corriente eléctrica pasan de un punto que tiene mayor potencial eléctrico a otro que tiene un potencial inferior. Para mantener permanentemente esa diferencia de potencial, llamada también voltaje o tensión entre los extremos de un conductor, se necesita un dispositivo llamado generador (pilas, baterías, dinamos, alternadores...) que tome las cargas que llegan a un extremo y las impulse hasta el otro. El flujo de cargas eléctricas por un conductor constituye una corriente eléctrica.

TIPOS DE CIRCUITOS ELECTRICOS.

Existen 3 tipos de circuitos eléctricos, los cuales son:

*CIRCUITO EN SERIE:

Un circuito en serie es un circuito donde solo existe un camino desde la fuente de tensión (corriente) o a través de todos los elementos del circuito, hasta regresar nuevamente a la fuente. Esto indica que la misma corriente fluye a través de todos los elementos del circuito, o que en cualquier punto del circuito la corriente es igual.
Un ejemplo de un circuito en serie son las viejas luces navideñas. Por cada bombilla fluye la misma corriente y si se abre en algún punto el circuito, todo el circuito queda abierto. Es esa la gran desventaja de los circuitos en serie, si una bobilla se funde o es removida, el circuito entero deja de operar. Es por esto que actualmente se usan circuitos mixtos, formados por la combinación de circuitos en serie y circuitos en paralelo.
*La formula matemática de este tipo de circuitos es:

*CIRCUITOS EN PARALELO:

A diferencia de un circuito en serie, un circuito en paralelo es un circuito que tiene dos o más caminos independientes desde la fuente de tensión, pasando a través de elementos del circuito hasta regresar nuevamente a la fuente. En este tipo de circuito dos o más elementos están conectados entre el mismo par de nodos, por lo que tendrán la misma tensión. Si se conectan más elementos en paralelo, estos seguirán recibiendo la misma tensión, pero obligaran a la fuente a generar más corriente. Esta es la gran ventaja de los circuitos en paralelo con respecto a los circuitos en serie; si se funde o se retira una elemento como por ejemplo una bombilla, el circuito seguirá operando para el funcionamiento de los demás elementos.
 FORMULA:

*CIRCUITOS MIXTOS.

Un circuito mixto como lo muestra la imagen es una combinación de varios elementos conectados tanto en paralelo como en serie, estos pueden colocarse de la manera que sea siempre y cuando se utilicen los dos diferentes sistemas de elementos, tanto paralelo como en serie.
Estos circuitos se pueden reducir resolviendo primero los elementos que se encuentran en serie y luego los que se encuentren en paralelo, para luego calcular y reducir un circuito único y puro.

CAMPO ELECTRICO.

El campo eléctrico se define como la fuerza eléctrica por unidad de carga. La dirección del campo se toma como la dirección de la fuerza que ejercería sobre una carga positiva de prueba. El campo eléctrico esta dirigido radialmente hacia fuera de una carga positiva y radialmente hacia el interior de una carga puntual negativa.

El campo eléctrico de la izq es un campo de 2 cargas positivas, al ser iguales se produce una repulsión.

El campo eléctrico de la derecha es un campo eléctrico de 2 cargas, 1 positiva y 1 negativa, al ser distintas se produce una atracción.

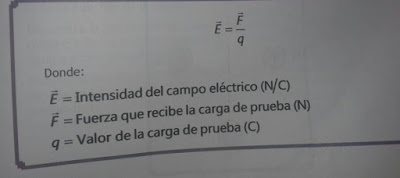

*Para calcular la intensidad del campo eléctrico producido por una carga eléctrica, se emplea una carga positiva llamada carga de prueba. Esta es colocada en un punto de la región a investigar, si la carga de prueba recibe una fuerza de origen eléctrico, se dice que en ese punto existe un campo eléctrico,

Matemáticamente se expresa:

 *Ahora bien, si deseamos calcular el campo eléctrico a una determinada distancia del centro de una carga eléctrica, usamos la siguiente expresión matemática:

ELECTRICIDAD

La electricidad es una forma de energía que produce efecto luminoso, que se da por la separación o movimiento de los electrones.

Electrostática.

Es la rama de la electricidad encargada de estudiar las cargas electroestáticas en reposo. Todos los cuerpos que nos rodean están compuestos por materia, la cual a su vez está conformada por pequeñas partículas que nos visibles a simple vista, llamadas átomos.

Electrodinámica.

Parte de la física que estudia el fenómeno de la electricidad en movimiento.

La electrodinámica consiste en el movimiento de un flujo de cargas eléctricas que pasan de una molécula a otra, utilizando como medio de desplazamiento un material conductor como, por ejemplo, un metal.

CORRIENTE ELECTRICA.

La corriente eléctrica o intensidad eléctrica es el flujo de carga eléctrica por unidad de tiempo que recorre un material.

RESISTENCIA ELECTRICA

es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la corriente eléctrica

*Si deseamos conocer la resistencia de un alambre conductor a una determinada temperatura (0ºC), utilizamos la sig. formula:

*Para calcular la R de un conductor a cierta temperatura, si conocemos su resistencia a una temperatura de 0ºC utilizamos la sig, formula:

CARGA ELECTRICA.

Es una propiedad que poseen los electrones y los protones. Para representar las cargas positivas se utiliza el signo positivo (+) y para las cargas negativas el signo negativo (-).

Se puede transmitir de una partícula a otra o de un cuerpo a otro; a este proceso se le conoce como "electrizar un cuerpo" y consistte en que las partículas o cuerpos ganan o pierden electrones al interactuar entre ellos mismos. Para ello existen tres formas:

Frotamiento: Se presenta cuando dos cuerpos se frotan entre sí o por la fricción que existe entre ellos.

Contacto: Consiste en simplemente tocar los dos cuerpos entre sí.

Inducción: Ocurre cuando un cuerpo excedido en carga eléctrica se acerca a otro sin tener que presentar contacto directo entre ellos.

La unidad para medir las cargas eléctricas en el Sistema Internacional se llama coulomb (C) y se define como la cantidad de electrones que posee en exceso un cuerpo con respecto a lo que posee en su estado neutro. La equivalencia en electrones es la siguiente:

1C = 6.24150975·10^{18 electrones}

LEY DE COULOMB.

La Ley de Coulomb dice que "la fuerza electrostática entre dos cargas puntuales es proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia que las separa, y tiene la dirección de la línea que las une. La fuerza es de repulsión si las cargas son de igual signo, y de atracción si son de signo contrario".

Matemáticamente se expresa:

LEY DE OHM

La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son:

Tensión o voltaje "E", en volt (V). Intensidad de la corriente "  I ", en ampere (A). Resistencia "R" en ohm () de la carga o consumidor conectado al circuito

Debido a la existencia de materiales que dificultan más que otros el paso de la corriente eléctrica a través de los mismos, cuando el valor de su resistencia varía, el valor de la intensidad de corriente en ampere también varía de forma inversamente proporcional. Es decir, a medida que la resistencia aumenta la corriente disminuye y, viceversa, cuando la resistencia al paso de la corriente disminuye la corriente aumenta, siempre que para ambos casos el valor de la tensión o voltaje se mantenga constante. Por otro lado y de acuerdo con la propia Ley, el valor de la tensión o voltaje es directamente proporcional a la intensidad de la corriente; por tanto, si el voltaje aumenta o disminuye, el amperaje de la corriente que circula por el circuito aumentará o disminuirá en la misma proporción, siempre y cuando el valor de la resistencia conectada al circuito se mantenga constante. Matemáticamente se expresa:

Calor y Temperatura

Situaciones comunes donde se percibe el cambio de temperatura.

• Es muy común cuando se pone a hervir agua y se calienta.
• La fiebre es un ejemplo muy común que ocurre dentro del ser humano.
• El cambio repentino de temperatura al abrir la puerta de tu refrigerador/congelador.
• Al entrar a un automóvil que ha estado estacionado mucho tiempo bajo el sol.
• El momento de entrar a una sala de hospital con los aires acondicionados encendidos.

Calor

El "calor" se puede definir como la cantidad de energía interna de un cuerpo. Es una forma de energía en movimiento.

TRANSFERENCIA DE CALOR

Energía en tránsito o movimiento debida a una diferencia de temperatura. (De mayor temperatura a menor temperatura)   El requisito básico para que tenga lugar la transferencia de calor, es que exista una diferencia de temperatura, sin embargo la forma como ocurre o el mecanismo a través del cual tiene lugar la transferencia puede variar.

Mecanismos de Transferencia de Calor

• Conducción: es un proceso mediante el cual el calor fluye desde una región de alta temperatura hasta una región de baja temperatura, dentro de un medio sólido, líquido o gaseoso, o entre medios diferentes en contacto físico directo entre las moléculas.
• Convección: es un mecanismo de transporte de energía por acción combinada de conducción de calor, almacenamiento de energía y movimiento de materia en grandes grupos de moléculas. Cuando un fluido se mueve sobre una superficie que se encuentra a otra temperatura, se produce transferencia de calor en las adyacencias de la frontera cuyo signo dependerá del valor relativo de las temperaturas.  Existen dos tipos de Convección:

  *Convección Forzada: el movimiento del fluido es generado por fuerzas impulsoras externas. Por ejemplo: aplicación de gradientes de presión con una bomba, un soplador, etc.

  *Convección Natural: el movimiento del fluido es generado por variaciones de densidad. Estas a su vez pueden ser producidas por la existencia de gradientes de temperatura o de concentración en el seno del fluido.

  Cuando no hay presencia de un fluido en movimiento no hay convección
• Radiación: es un proceso mediante el cual el calor fluye desde un cuerpo de alta temperatura a otro de baja temperatura cuando entre estos no existe contacto físico directo. El mecanismo molecular de transferencia es a través de ondas electromagnéticas.

CALOR PERDIDO Y CALOR GANADO.

Equilibrio térmico

Es el estado en el que se igualan las temperaturas de dos cuerpos que inicialmente tenían diferentes temperaturas. Al igualarse las temperaturas se suspende el flujo de calor, y el sistema formados por esos cuerpos llega a su equilibrio térmico.
Por ejemplo, si pone tienes un recipiente con agua caliente, y otro con agua fría, a través de sus paredes se establecerá un flujo de energía calorífica, pasado un tiempo, la temperatura del agua en ambos recipientes se igualará (por obra de las transferencias de calor, en este caso del agua más caliente a la más fría, también por contacto con el aire del medio ambiente y por evaporación), pero el equilibrio térmico lo alcanzarán cuando ambas masas de agua estén a la misma temperatura.
La cantidad de calor que gana o pierde un cuerpo de masa (m) se encuentra con la fórmula

Ce=Calor especifico (1 y 2)
m=Masa del objeto (1 y 2)
Tf= Temperatura final
Ti=Temperatura inicial.

Temperatura.

La temperatura de un cuerpo se define como la energía cinética media de las moléculas. Mediante el sentido del tacto podemos percibir cual de dos cuerpos es el más caliente y cual es el más frío. Por lo que podemos distinguir cual de los dos tiene la temperatura más alta.  Entonces la temperatura de un cuerpo es una propiedad que se relaciona con el hecho de que un cuerpo esté "más caliente" o "más frío".
Esta medición de variación de temperatura se realiza por medio de termómetros que tienen una determinada escala.

Características de los diferentes tipos de termómetros.

• Termómetro de gas: El termómetro de gas de volumen constante es muy exacto, y tiene un margen de aplicación extraordinario: desde - 27 °C hasta 1477 °C.La altura de la columna de mercurio indica la presión del gas. A partir de ella se puede calcular la temperatura.

• Termómetro óptico: Dispositivo de medida de la temperatura en el que las propiedades de transmisión  y reflexión de la luz visible depende de la temperatura y cuya detección se puede relacionar con la temperatura tisular.

• Termómetro metálico: El termómetro metálico es un instrumento utilizado para medir temperatura mediante la contracción y expansión de dos distintas aleaciones metálicas de alto y bajo coeficiente de dilatación.


• Termómetro clínico: Instrumento que sirve para medir la temperatura; el más habitual consiste en un tubo capilar de vidrio cerrado y terminado en un pequeño depósito que contiene una cierta cantidad de mercurio o alcohol, el cual se dilata al aumentar la temperatura o se contrae al disminuir y cuyas variaciones de volumen se leen en una escala graduada.


• Termómetro de máximos y mínimos: El termómetro de máximos y mínimos, señala la temperatura máxima y mínima del lugar donde se encuentra. El termómetro se compone de un capilar que contiene dos varillas unidad, correspondiendo la varilla de la izquierda a la temperatura mínima y la varilla de la derecha a la temperatura máxima. Ambas varillas están llenas de líquido por donde se desliza el testigo de la temperatura alcanzada (estilete).


• Termómetro de alcohol: El termómetro de alcohol es un tubo capilar de vidrio de un diámetro interior muy pequeño (casi como el de un cabello), que cuenta con paredes gruesas; en uno de sus extremos se encuentra una dilatación, llamada bulbo, que está llena de alcohol.


Escalas de temperatura.

DILATACIÓN.

aumento de tamaño de un cuerpo por acción del calor

En este blog veremos 3 tipos de dilatación las cuales son:

*Dilatación lineal: La dilatación lineal es aquella en la cual predomina la variación en una única dimensión, o sea, en el ancho, largo o altura del cuerpo.

Lf=Longitud final

Lo=Longitud inicial.

α= Coeficiente de dilatación lineal

△t= Variación de temperatura (Tf-To)

*Dilatación superficial: Es aquella en que predomina la variación en dos dimensiones, o sea, la variación del área del cuerpo

Sf= So(1+β△t)

Lf=Longitud final

Lo=Longitud inicial.

β=Coeficiente de dilatación superficial.

△t= Variación de temperatura (Tf-To)

*Dilatación Volumétrica: Es aquella en que predomina la variación en tres dimensiones, o sea, la variación del volumen del cuerpo.

Vf= Vo(1+γ△t)

Lf=Longitud final

Lo=Longitud inicial.

γ=Coeficiente de dilatación volumétrica.

△t= Variación de temperatura (Tf-To)

*Dilatación irregular del agua:

Como los líquidos toman la forma del recipiente que los contiene, no se puede hablar que exista dilatación lineal o dilatación superficial. Estamos ante un caso de dilatación volumétrica y debemos considerar una dilatación total.

Como caso especial, tenemos al agua, ya que cuando se encuentra a temperaturas cercanas a su punto de congelación (0 °C), ya que con un incremento pequeño de temperatura esta se contrae y el proceso continúa hasta el omento justo en que alcanza 4°C.

Si la temperatura sigue aumentando, entonces le agua empieza a dilatarse en forma continua hasta el momento en que alcanza su punto de ebullición, el cual corresponde a 100°C.

Por la estructura cristalina del agua, esta aumenta de volumen por debajo de 0°C, y como es hielo macizo, al tener una mayor densidad que el agua, flota, tal y como se puede observar en los polos de la tierra.

Esto es de mucha importancia, ya que en las zonas geográficas de baja temperatura los lagos y mares tienden a congelarse en la superficie, esta capa sirve como protección para que la vida en el interior siga su ritmo, ya que conserva una temperatura adecuada para la fauna mar

EXPERIMENTO

Materiales

• 3 recipientes del mismo tamaño uno contendrá agua caliente, el otro agua fría y el otro agua tibia.

Procedimiento

• Acomodar los recipientes de tal forma que el recipiente con agua tibia quede en medio
• Introducir una mano en el agua caliente
• Introducir la otra mano en el agua fría
• Finalmente introducir ambas manos en el agua tibia.

OBSERVACIONES

Al introducir la mano en el agua caliente se siente como sube la temperatura de la mano por lo contrario con el agua fría en ella se siente como disminuye la temperatura, pero al introducir ambas manos en el agua tibia estas van liberando y agarrando calor respectivamente hasta que se llega a un equilibrio de temperatura.

Teorema de Bernoulli y derivados.

También conocido como el teorema de trabajo-energía en los fluidos.
Bernoulli, considera que en una tubería que posee una elevación, la presión es menor que la parte mas alta.

Para determinar este teorema se relaciona el principio de la conservación de la energía que involucra a las energías cinética y potencia

ET=Ec+Ef
ET=ENERGIA TOTAL
Ec=ENERGIA CINETICA
Ef=ENERGIA POTENCIAL

Esta ley se puede expresar también de la siguiente manera:

ET=


















































La ecuación de este teorema nos puede ayudar a determinar la presión o velocidades cuando existe una diferencia de alturas por el conducto.

TEOREMA DE VENTURI.

El medidor de Venturi es una de las aplicaciones del teorema de Bernoulli, se utiliza para saber la presión de una tubería horizontal.

TEOREMA DE TORRICELLI.

Es una aplicación del principio de Bernoulli y estudia el flujo de un líquido contenido en un recipiente, a través de un pequeño orificio, bajo la acción de la gravedad. A partir del teorema de Torricelli se puede calcular el caudal de salida de un líquido por un orificio. "La velocidad de un líquido en una vasija abierta, por un orificio, es la que tendría un cuerpo cualquiera, cayendo libremente en el vacío desde el nivel del líquido hasta el centro de gravedad del orificio".

Relación de entrada y salida.

El Gasto es la relación que existe entre la cantidad de volumen del fluido que pasa a través de una tubería en determinado tiempo.


G= V/T              G=gasto(m3/s)
                                          V=volumen(m3)
                                           t=tiempo(s)

Ademas el gasto puede calcularse como:


G= Av        A=Área(m2)
                                    v=velocidad(m/s)

El Flujo se define como la cantidad de masa de fluido que puede pasar a través de una tuberia en determinado tiempo, y se describe como:

Hidrodinámica.

Es la parte de la física que estudia el movimiento de los fluidos. Este movimiento está definido por un campo vectorial de velocidades correspondientes a las partículas del fluido y de un campo escalar de presiones, correspondientes a los distintos puntos del mismo.
Para facilitar la compresión de estas características debemos tener en cuenta las siguientes reglas:

• Los líquidos son incomprensibles.
• La viscosidad no afecta el movimiento del fluido, es decir, la fricción ocasionada por el paso del liquido en las paredes de la tubería se considera despreciable.
• El flujo del liquido a través de las tuberías es estable y estacionario, es decir, no hay turbulencias
